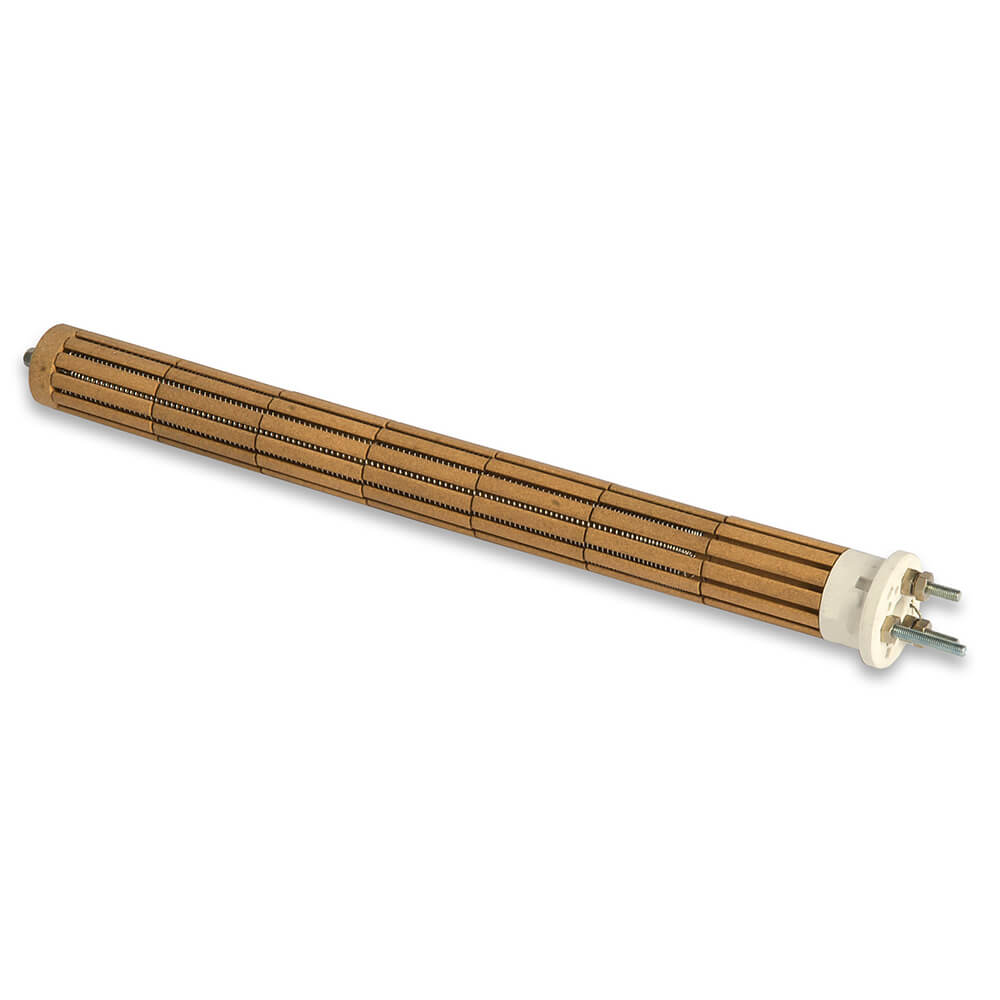

Elemento calefactor cerámico

Las resistencias cerámicas son ideales para calentar indirectamente productos petrolíferos, hornos, maquinaria, aire y líquidos.

Instalado en depósitos y contenedores
El elemento calefactor puede sustituirse sin vaciar el depósito
Cuerpos ranurados cerámicos con alto aislamiento eléctrico
La cerámica de alta calidad y el alambre especial para altas temperaturas garantizan una larga vida útil

Los elementos calefactores cerámicos son especialmente adecuados para calentar indirectamente productos petrolíferos, hornos, maquinaria, aire y líquidos.

Los calentadores cerámicos se instalan principalmente en depósitos y recipientes en los que los elementos calefactores se colocan dentro de un tubo o termopozo para permitir la sustitución del elemento calefactor sin tener que vaciar el depósito o la cuba/recipiente.

En su construcción estándar, un calentador consta de cuerpos ranurados de cerámica con alto aislamiento eléctrico, en los que se instala una bobina de calentamiento de alta temperatura para garantizar una buena radiación/distribución del calor.

El terminal de conexión es un cabezal cerámico donde se conectan los cables. Toda la construcción está reforzada con una barra central (cable) a lo largo del eje del calentador.

La cerámica de alta calidad y el hilo especial de alta temperatura garantizan la larga vida útil del calentador.

Especificaciones:

Longitud:	De 100 mm. a 3500 mm.
Diámetro (mm.):	27, 32, 36, 39, 45, 48, 57 mm.
Capacidad de carga (W/cm²):	Máx. 6.
Potencia (W):	De 100 W a 10.000 W
Tensión (V):	230V, 400V, 3x400V.
Protección:	IP00
Temp. Temp. de trabajo	600°C
Tipo de conexión:	Cable de silicona, cable de alta temperatura, rosca M4, M5 y M6.

Los calentadores cerámicos se utilizan, por ejemplo, en:

Intercambiador de calor eléctrico para producción de vapor
Tratamiento del aceite marino
Calentadores de aceite térmico
Calentadores de aire eléctricos
Calderas de vapor
Caldera de aceite térmico
Caldera de fluido térmico
Limpiadores ultrasónicos
Caldera de agua eléctrica
Calentadores de aceite
Plantas mezcladoras de asfalto - Bitumentanks
Precalentadores de combustible pesado

Construcción:

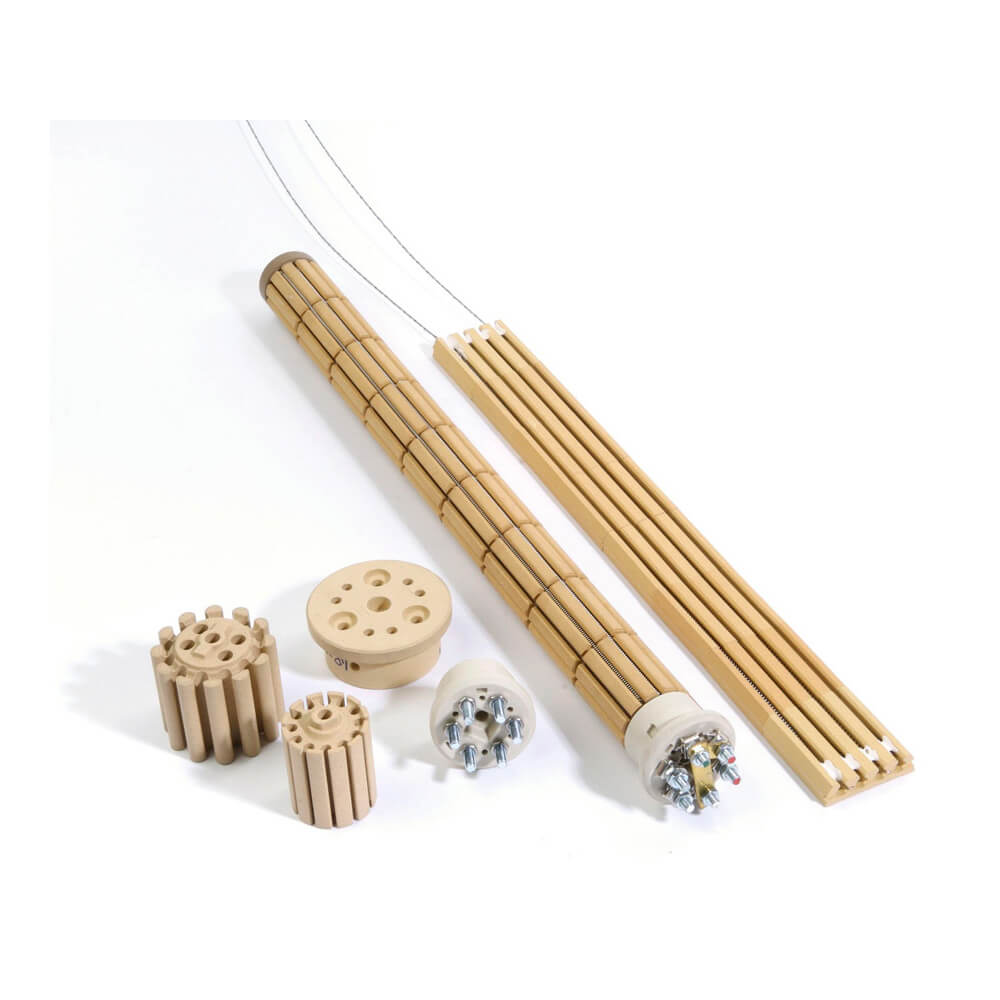

Construcción del calentador de cerámica

Especificaciones:

Longitud:	De 100 mm. a 3500 mm.
Diámetro (mm.):	27, 32, 36, 39, 45, 48, 57 mm.
Capacidad de carga (W/cm²):	Máx. 6.
Potencia (W):	De 100 W a 10.000 W
Tensión (V):	230V, 400V, 3x400V.
Protección:	IP00
Temp. Temp. de trabajo	600°C
Tipo de conexión:	Cable de silicona, cable de alta temperatura, rosca M4, M5 y M6.

Tablas de elementos calefactores cerámicos típicos:

Haz clic en las pestañas para ver los detalles en los diámetros específicos

Diámetro del calentador (Ø mm.)	Longitud incorporada	Diámetro del cabezal (Ø mm.)	Aire (W)	Aceite (W)	Agua (W)
C-32	250	36	225	250	500
C-32	350	36	500	650	1200
C-32	400	36	600	750	1400
C-32	450	36	650	800	1550
C-32	500	36	700	850	1700
C-32	600	36	850	1100	2000
C-32	700	36	1000	1400	2500
C-32	800	36	1200	1600	2800
C-32	1000	36	1500	2000	3500
C-32	1200	36	1800	2500	4000

Diámetro del calentador (Ø mm.)	Longitud incorporada	Diámetro del cabezal (Ø mm.)	Aire (W)	Aceite (W)	Agua (W)
C-36	250	48	350	450	900
C-36	350	48	550	700	1300
C-36	400	48	600	850	1700
C-36	450	48	800	1000	2000
C-36	500	48	900	1100	2200
C-36	600	48	1100	1350	2700
C-36	700	48	1300	1600	3200
C-36	800	48	1500	1800	3600
C-36	1000	48	1900	2300	4100
C-36	1200	48	2300	2800	4500
C-36	1400	48	2600	3200	5500
C-36	1600	48	3000	3800	6000

Diámetro del calentador (Ø mm.)	Longitud incorporada	Diámetro del cabezal (Ø mm.)	Aire (W)	Aceite (W)	Agua (W)
C-45	250	56	450	600	1050
C-45	350	56	650	800	1500
C-45	450	56	800	1000	2000
C-45	500	56	950	1200	2400
C-45	600	56	1200	1700	2900
C-45	650	56	1300	1800	3100
C-45	750	56	1500	2100	3500
C-45	800	56	1600	2300	4000
C-45	850	56	1700	2500	4200
C-45	900	56	1900	2600	4500
C-45	1000	56	2100	2900	5000
C-45	1200	56	2500	3400	5500
C-45	1500	56	3200	4200	6000
C-45	1800	56	3800	5000	N/A
C-45	2000	56	4200	6000	N/A
C-45	2500	56	5000	N/A	N/A
C-45	3000	56	6000	N/A	N/A

Diámetro del calentador (Ø mm.)	Longitud incorporada	Diámetro del cabezal (Ø mm.)	Aire (W)	Aceite (W)	Agua (W)
C-48	350	56	700	900	1800
C-48	400	56	800	1000	2000
C-48	450	56	900	1150	2200
C-48	500	56	1050	1300	2500
C-48	550	56	1200	1500	2800
C-48	600	56	1400	1800	3200
C-48	700	56	1600	2100	3600
C-48	800	56	1800	2500	4200
C-48	1000	56	2300	3200	5200
C-48	1200	56	2700	3600	5800

Diámetro del calentador (Ø mm.)	Longitud incorporada	Diámetro del cabezal (Ø mm.)	Aire (W)	Aceite (W)	Agua (W)
C-57	350	80	750	1000	2000
C-57	500	80	1100	1500	3000
C-57	600	80	1400	1800	3600
C-57	700	80	1600	2200	4250
C-57	800	80	1900	2500	5000
C-57	1000	80	2400	3200	6000
C-57	1200	80	3000	4000	7500
C-57	1500	80	3600	4800	9200
C-57	1800	80	4800	6400	N/A
C-57	2000	80	5100	6800	N/A
